Un croquis est un dessin fait rapidement à main levée, peu précis. Il traduit une idée. |
|
|

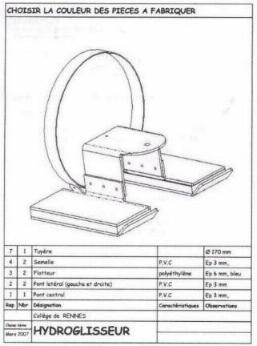

Le dessin d'ensemble représente l'objet complet et permet de situer chacune des pièces qui le composent. Le dessin d'ensemble est souvent accompagné de la nomenclature. La nomenclature est un tableau qui indique la désignation, le nombre, le matériau de toutes les pièces composant un assemblage. Elle se lit du bas vers le haut. |
|
|
Le dessin de définition représente très précisément une pièce d'un objet. Ici c'est le pont supérieur de l'hydroglisseur. |
