Usinage des étriers
Page précédente-Sommaire-Page suivante
|
Numéro d'ordre |
Pièce obtenue |
Opération de façonnage |
Détail de l'opération |
Machine utilisée |
|
État initial |
|
Contrôler les dimensions |
200x100 mm |
réglet |
|
210 |
|
Cisaillage |
Réglage de la butée arrière à 21 mm
pièce obtenue 100x21 mm |
|
|
220 |
|
Rainurage |
Sur toute la longueur de la pièce, au milieu 10,5 mm profondeur 1 mm |
|
|
230 |
|
Tracer |
2 étriers avant 24,5x21 mm
1 étrier arrière 41x21 mm |
Équerre à chapeau |
|
240 |
|
Scier |
2 étriers avant
1 étrier arrière |
Scie à métaux |
|
250 |
|
Contrôler les dimensions |

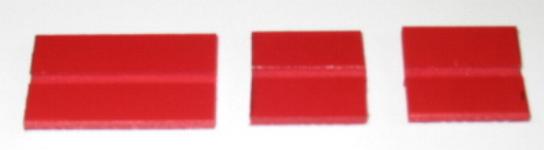

2 étriers avant 24,5x21 mm 1 étrier arrière 41x21 mm |
réglet |
